近日,歐感集團為某小樁徑項目提供36套自平衡荷載箱設備及技術服務并成功協助檢測單位完成了該項目荷載箱的現場安裝、檢測及數據分析工作。

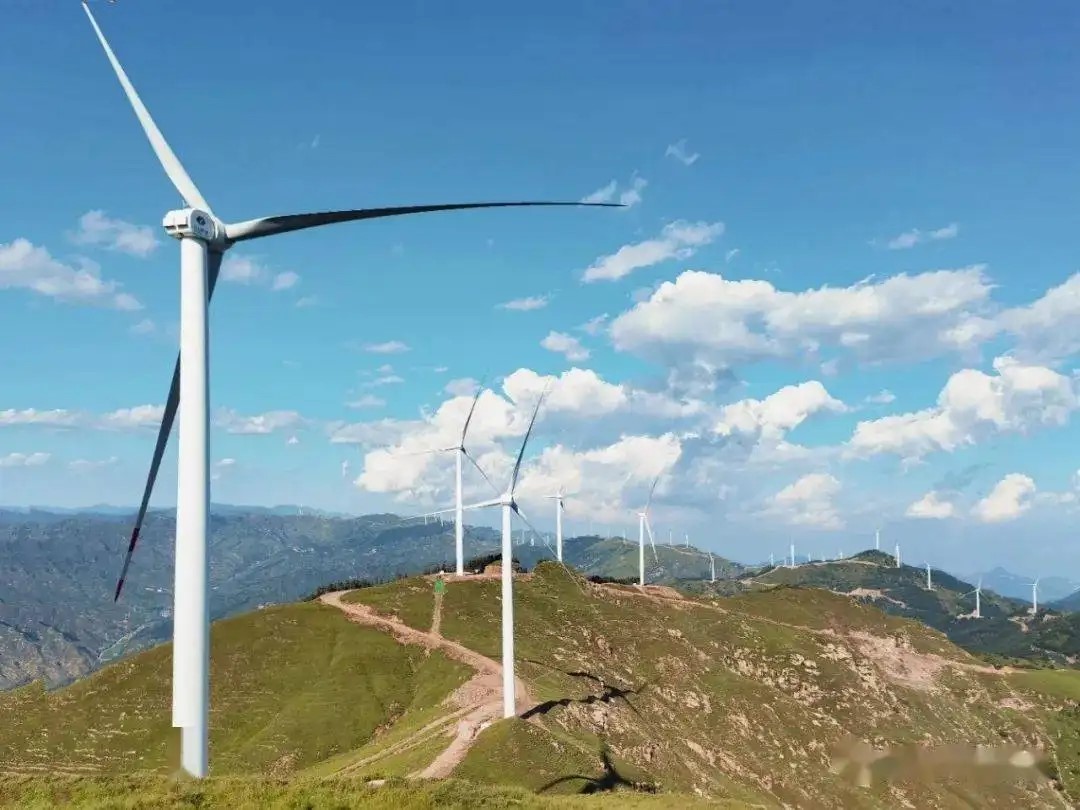

該項目為風電項目,項目所在地為偏遠山區且場地受限,傳統堆載法運輸成本高,時間周期長,加之施工環境條件極其苛刻,綜合考慮選擇用自平衡法進行承載力測試,并選擇在自平衡法測試領域內擁有17年專業經驗的歐感作為本次項目的自平衡法荷載箱設備及技術服務提供商。
試驗目的
1、確定試樁單樁豎向抗壓極限承載力,為設計人員樁基設計提供參考依據;
2、獲得分級加載與卸載條件下對應的荷載-變形曲線,測定樁基沉降。
3、結合樁身內力測試,測定樁側阻力,研究荷載傳遞規律。
4、實測樁身軸力、摩阻力分布。
5、根據試驗結果進行施工工藝總結,為后續的工程樁提供參考。

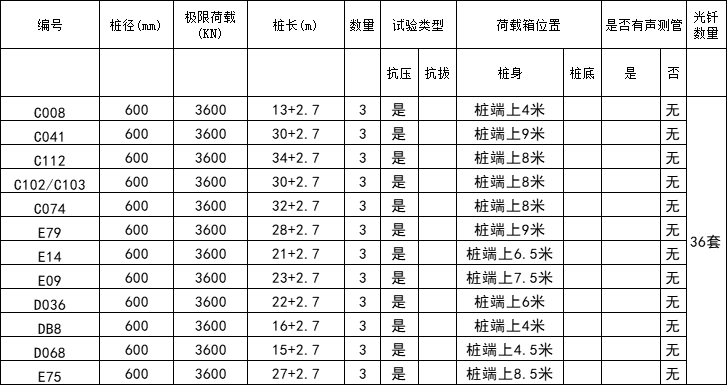

項目參數
項目實施難點
01
樁徑非常小且荷載箱埋設位置較高,如何保證荷載箱中間通孔足夠大,混凝土導管能順利通過且不會出現卡導管的情況,荷載箱發力還要滿足試驗要求。
02
樁基承載力檢測同時需獲得樁側各土層側摩阻力、樁身軸力、端阻力等。
項目實施對策
01
選用歐感獨有專利結構荷載箱,使荷載箱中間通孔達到300mm,確保導管能順利通過荷載箱的同時發力還能滿足試驗要求。
02

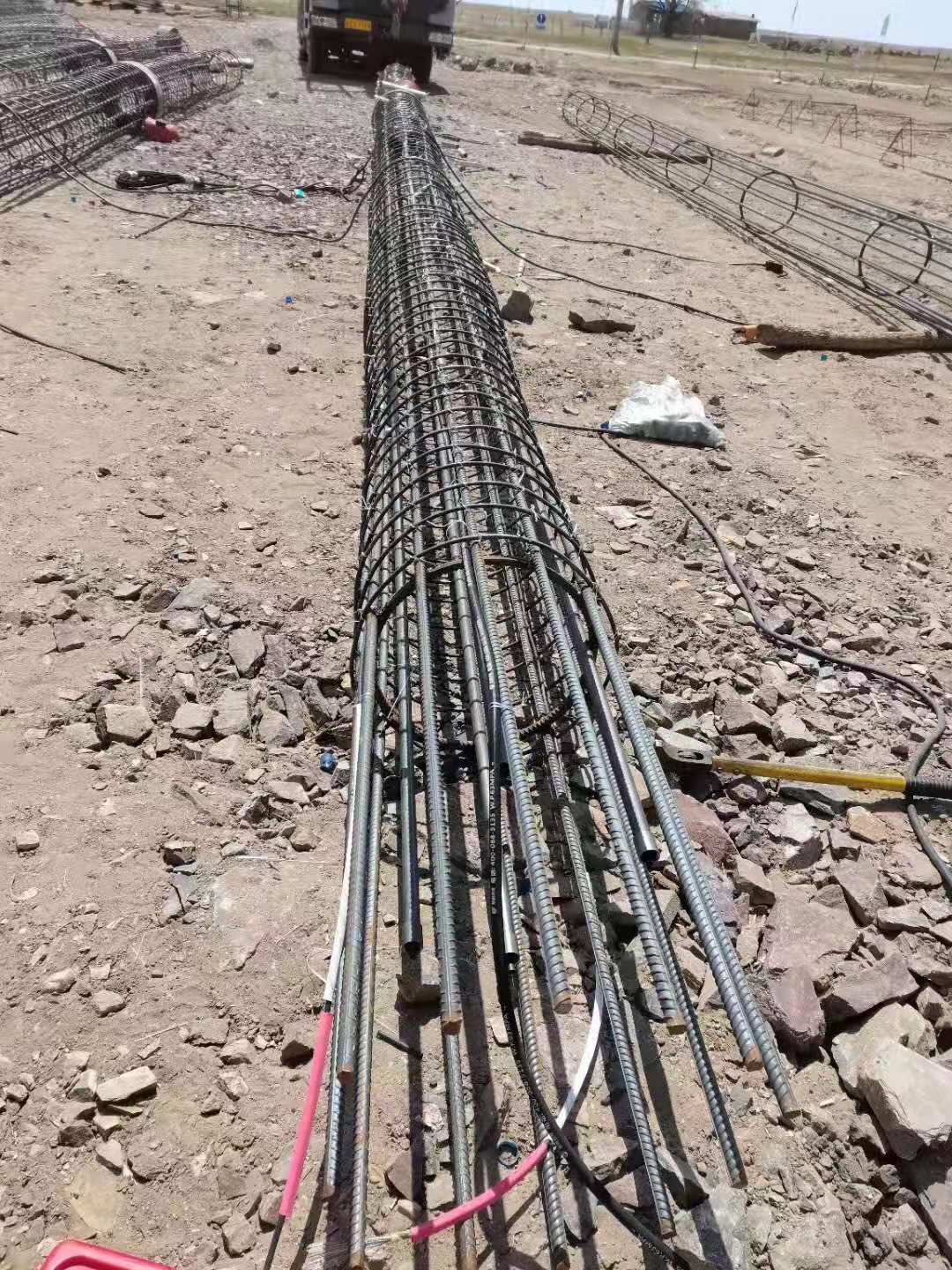

樁側各土層側摩阻力、端阻力等測試采用光纖傳感器,樁身光纖傳感器纜線提前布設好,通過荷載箱位置的纜線均做好特殊處理,確保荷載箱工作時光纖傳感器纜線不被破壞。
自平衡法測試對比傳統靜載法的優勢
01
裝置較簡單,不占用場地,不需要運入數百噸或數千噸配重,不需構筑笨重的反力架,可多根樁同時測試,試驗準備工作省時、省力、安全。
02
試驗費用省,盡管荷載箱為一次性投入器件,但與傳統方法相比可節約試驗總費用的30%~60%,具體比例視樁承載力與地質條件而定。
03
由于試驗方便,費用低,時間省,該法有利于增加試樁數量,擴大檢測面;
對于在工程樁上完成的自平衡法試驗,可利用下位移管對荷載箱進行壓力注漿,注漿后試樁可作為工程樁使用。
04
在下列情況下或當設置傳統的堆載平臺或錨樁反力架特別困難或成本較高時,該法更顯示其優勢,例如:水上試樁,坡地試樁,基坑底試樁,狹窄場地試樁,斜樁,嵌巖樁,抗拔樁等,這些都是傳統試樁法難以做到的。
